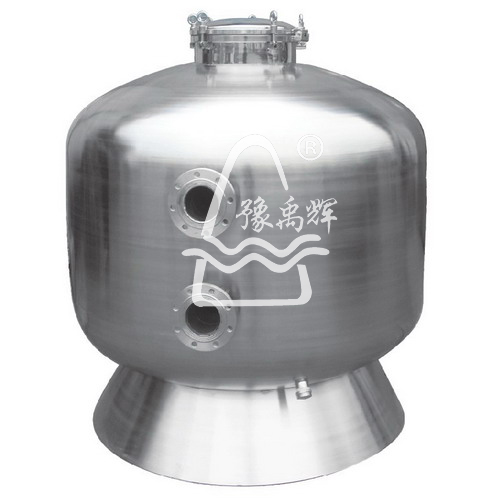

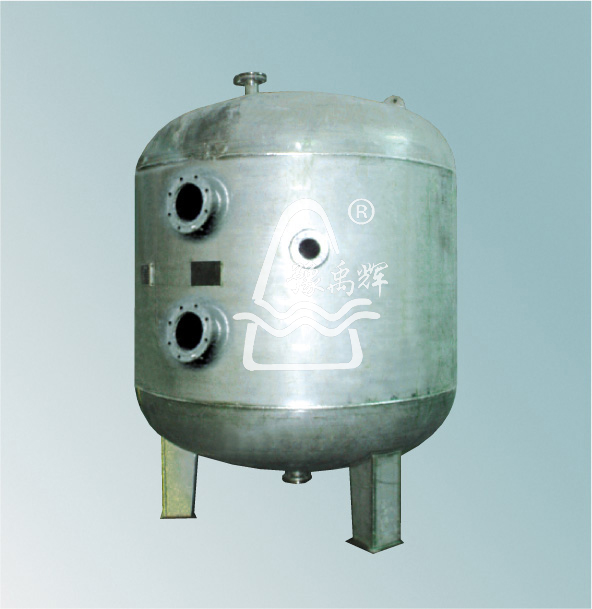

立式石英砂过滤器

外形及安装尺寸

  型号  直径*高度 运行重量 处理水量  滤速  阻力损失 原水浊度 出水浊度

           （mm*mm）  （Kg）  （m3/h)  （m/h) （mg/L）  （mg/L） （mg/L)

YH-SHF-40  1400*2300   5800    35-45    ＜30    4-8     ＜15      ≤3

YH-SHF-50  1600*2350   8200    50-60    ＜30    4-8     ＜15      ≤3

YH-SHF-80  2000*2600  12000    80-95    ＜30    4-8     ＜15      ≤3

YH-SHF-110 2400*2800  15000   110-130   ＜30    4-8     ＜15      ≤3

YH-SHF-130 2600*3000  18000   130-160   ＜30    4-8     ＜15      ≤3

YH-SHF-150 2800*3000  21000   150-180   ＜30    4-8     ＜15      ≤3

YH-SHF-180 3000*3200  24000   180-220   ＜30    4-8     ＜15      ≤3

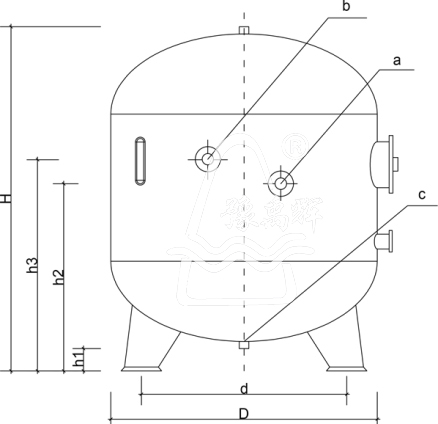

外形及安装尺寸

   型号      H        D       a       b      c      h1     h2      h3

YH-SHF-40  2300    1400     100     100     50    200    1500    1680

YH-SHF-50  2350    1600     125     125     50    200    1600    1730

YH-SHF-80  2600    2000     150     150     50    200    1700    1860

YH-SHF-110 2800    2400     150     200     50    200    1800    2000

YH-SHF-130 2900    2600     200     200     50    200    1850    2100

YH-SHF-150 3000    2800     200     200     50    200    1880    2200

YH-SHF-180 3100    3000     250     250     50    200    1900    2300

本系列从φ800-φ3000各种规格齐全。

可供选择材质：304或316L不锈钢、玻璃钢等，可根据客户需求定制。
